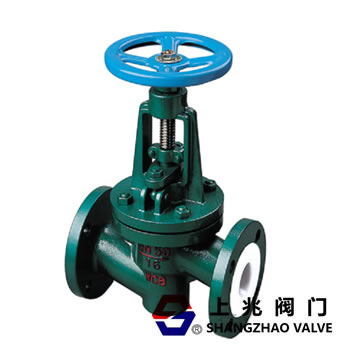

襯氟截止閥的結構特點及應用說明
日期： 21-09-30 閱讀次數：
襯氟截止閥的結構特點及應用說明：
上海上兆閥門今天跟大家一起來探討一下襯氟閥門系列中的襯氟截止閥的結構特點及應用介紹說明，襯氟截止閥的啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。閥桿的運動形式，有升降桿式（閥桿升降，手輪不升降），也有升降旋轉桿式（手輪與閥桿一起旋轉升降，螺母設在閥體上）。截止閥可代替襯氟緊急切斷閥只適用于全開和全關，不允許作調節和節流。
襯氟截止閥的結構特點:
1、與閘閥相比,截止閥的結構較簡單,制造與維修都較方便。密封面不易磨損、擦傷,密封性較好、壽命長。
2、啟閉時閥瓣行程較小,啟閉時間較短、閥門高度較小。閥瓣與閥桿設計為一體結構,結構緊湊,使用安全。
3、截止閥有三種結構形式:直通式、直流式、角式,其中直通式最為常用.角式可以安裝在管路系統的拐角處,直流式流阻是截止閥中最小的。
4、根據用戶需求配置氣動、電動裝置,滿足遙控和程控的需要。更換零件襯里材質可適用于各種介質。
襯氟截止閥應用介紹說明:
襯氟截止閥適用在負五十?dāng)z氏度到一百五十?dāng)z氏度的各種濃度的王水、硫酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑，還適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體，液體介質的管路上。襯氟截止閥屬于強制密封式閥門，所以在閥門關閉時，必須向閥瓣施加壓力，以強制密封面不泄漏。當介質由閥瓣下方進入閥門時，操作力所需要克服的阻力，是閥桿和填料的磨擦力與由介質的壓力所產生的推力，關閥門的力比開閥門的力大，所以閥桿的直徑要大，否則會發生閥桿頂彎的故障。從自密封的閥門出現后，截止閥的介質流向就改由閥瓣上方進入閥腔，這時在介質壓力作用下，關閥門的力小，而開閥門的力大，閥桿的直徑可以相應地減少。同時，在介質作用下，這種形式的閥門也較嚴密。我國閥門“三化給”曾規定，截止閥的流向，一律采用自上而下。
