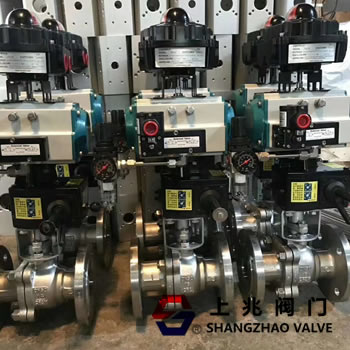

氣動球閥的操作和維護
日期： 23-03-14 閱讀次數：
氣動球閥的操作和維護；
1。范圍:本手冊適用于帶法蘭端的電動或氣動球閥。
2。組成:由電動或氣動執行機構和球閥閥體組成，由支架和連接軸連接。
3。氣動球閥的使用限制
1溫度和壓力限制銘牌顯示了球閥在大工作溫度和小工作溫度下允許的大工作壓力。
3應使用聚四氟乙烯或RTFE閥座和密封件，工作溫度應在150至200度之間。應檢查其他類型的閥座和密封件的工作溫度。
4低溫閥門的公稱壓力等級PN可以表示閥門在常溫下的較大工作壓力。例如:PN4.0，表示其工作溫度為-290°c ~ 380°c，大工作壓力為40 Bar4.0MPa.
5電動或氣動執行機構的注意事項，請參考其相應的說明書。
4。安裝
1、拆除法蘭端兩側的保護蓋，在閥門完全打開的情況下進行沖洗和清潔。
2、安裝前，應按規定的信號電或氣對整機進行測試，以防止運輸引起的振動影響其性能。測試合格后才能上線安裝。根據電動執行器電路圖進行布線。
3、在準備與管道連接之前，必須將殘留在管道中的雜質清洗干凈，這些雜質可能會損壞閥座和球體。
4、在安裝過程中，請不要將閥門的執行機構部分作為提升點，以免損壞執行機構和附件。。
5、這種閥門應安裝在管道的水平或垂直方向。
6、安裝點附近的管道不得下垂或承受外力，可用管道支架或支撐避免管道跑偏。
7、與管道連接后，請用規定的扭矩交叉鎖緊法蘭連接螺栓。
5、氣動球閥的操作和使用
1操作前確保管道和閥門已經沖洗干凈。
2閥門的操作是根據執行機構的輸入信號驅動閥桿旋轉來完成的:當閥門正轉1°/4°時，閥門關閉。當閥門向相反方向旋轉90° 1圈時，閥門打開。
3。當執行機構的方向箭頭與管道平行時，閥門開啟；當指示箭頭垂直于管道時，閥門關閉。
6。維護較長的使用壽命和免維護期取決于以下因素:正常的工作條件、和諧的溫度壓力比和合理的腐蝕數據。
