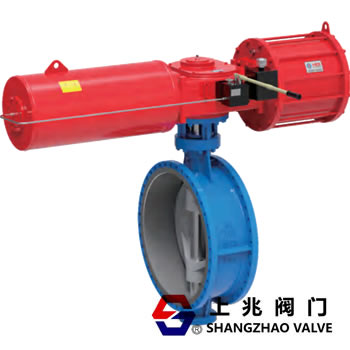

氣動快速切斷蝶閥KD647X,KD647H
日期： 23-04-14 閱讀次數：
產品型號:KD647X,KD647H
氣動快速切斷蝶閥適用范圍:加熱爐煤氣、高爐煤氣、轉爐煤氣、煤氣發生爐煤氣等。
氣動快速切斷蝶閥適用溫度:200℃-450℃
氣動快速切斷蝶閥系列蝶閥是在吸收國內外技術的基礎上，根據用戶實際工況設計的新一代快速切斷蝶閥。它由防爆電磁閥、過濾器、轉發器、氣動裝置和蝶閥組成，適用于加熱爐煤氣、高爐煤氣、轉爐煤氣、除塵管道等可燃?xì)怏w管道中需要快速切斷的場合。由于采用了特殊的耐腐蝕材料和高科技防止煙霧進入軸套，蝶閥開關靈活不卡死。經客戶多年使用，效果顯著。
氣動快速切斷蝶閥工作原理:
氣動氣體快速切斷蝶閥有單作用和雙作用氣動裝置，緊急切斷閥由單作用和雙作用氣缸、活塞、連桿、箱體輸出軸和電磁閥、過濾減壓閥等其他控制元件組成的機械傳動機構。當氣動執行機構接通電路和系統的氣源時，電磁閥接收到24V的電壓信號，轉換成輸出氣壓，使壓縮空氣進入缸體的一端，推動活塞向另一端移動。活塞通過連桿等部件帶動輸出軸運轉，實現閥門的快速開啟和關閉。同時，回聲裝置根據閥門的啟閉位置反饋輸出控制信號，進行正確定位。
氣動快速切斷蝶閥性能特點:
氣動氣體快速切斷蝶閥:氣動切斷迅速，密封性能好，無泄漏。
閥體
一些燃?xì)鈱Ｓ玫y閥桿鍍鉻，填充高溫石墨，上下軸之間經過特殊處理，組裝防銹裝置。經過這些特殊工藝處理后，閥門具有耐腐蝕、抗焦油和有限的防止煙氣進入軸承的能力，從而保證閥門開關靈活不卡死，起到切斷管道內介質的作用。
氣體氣動快速切斷蝶閥的結構特點；
1采用氟橡膠密封圈，密封性能好，無泄漏；
2。采用雙偏心球面密封結構，密封副自動磨損補償功能為:
3。由單、雙作用氣缸驅動，啟閉力矩大，動作速度快，閥門啟閉迅速，流阻損失小。開合時間3-5秒。
4。氣缸采用緩沖設計，提高了使用壽命；汽缸上裝有消聲器，以減少噪音對環境的污染。
