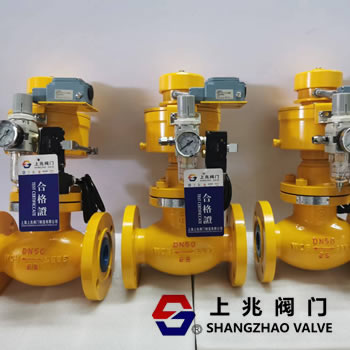

ESD系統氣動緊急切斷閥
日期： 25-01-14 閱讀次數：
在工業生產過程中，安全始終是至關重要的考量因素。ESD（Emergency Shutdown Device）系統作為保障工業設施安全運行的關鍵技術手段，發揮著不可替代的作用。而其中的氣動緊急切斷閥，更是ESD系統中的核心執行部件，它能夠在緊急情況下迅速切斷流體介質的流動，防止事故的進一步擴大，保護人員生命安全和減少財產損失。
一、ESD系統概述
ESD系統是一種獨立于過程控制系統（如DCS，Distributed Control System）之外的安全保護系統。它采用故障安全型設計理念，即當系統自身發生故障時，能確保被控設備處于安全狀態。ESD系統實時監測工業生產過程中的各種關鍵參數，如溫度、壓力、流量、液位等，一旦檢測到異常情況或達到預設的安全閾值，便迅速觸發相應的緊急動作，使生產裝置安全停車。
ESD系統具備高可靠性、快速響應性和獨立性等特點。高可靠性意味著它能夠在長時間內穩定運行，極少出現誤動作或故障；快速響應性保證了在緊急情況發生時能在極短時間內做出反應；獨立性則使其不受過程控制系統故障的影響，可獨立完成安全保護任務。
二、氣動緊急切斷閥的工作原理
氣動緊急切斷閥是以壓縮空氣作為動力源來驅動閥門的開啟和關閉。它主要由閥體、閥芯、氣缸、活塞、彈簧以及控制元件等部分組成。
在正常工作狀態下，壓縮空氣通過控制系統進入氣缸，推動活塞克服彈簧的作用力，使閥芯處于開啟位置，允許流體介質正常通過閥門。此時，閥門保持著穩定的流量控制功能，確保生產過程的連續性。
當ESD系統檢測到緊急情況發出觸發信號時，控制系統迅速改變氣路，使氣缸內的壓縮空氣排出。在彈簧的作用下，活塞反向運動，帶動閥芯快速關閉，從而在極短時間內切斷流體介質的流動。這種基于氣動原理的快速動作機制，使得氣動緊急切斷閥能夠滿足緊急情況下對閥門關閉速度的嚴格要求。
三、氣動緊急切斷閥的結構特點
1. 密封性能良好：為了確保在緊急切斷時能夠有效阻止流體介質的泄漏，氣動緊急切斷閥通常采用特殊的密封結構和材料。例如，閥芯與閥座之間采用緊密貼合的硬密封或軟密封形式，能夠適應不同的工況條件，保證良好的密封效果。
2. 快速響應：其氣缸和活塞的設計經過優化，使得閥門能夠在短時間內實現開啟和關閉動作。一般來說，氣動緊急切斷閥的關閉時間可以控制在幾秒甚至更短，這對于應對突發緊急情況至關重要。
3. 適應惡劣環境：在工業生產環境中，閥門往往需要面對高溫、高壓、腐蝕、振動等惡劣條件。氣動緊急切斷閥的閥體和關鍵部件通常選用高強度、耐腐蝕的材料制造，以確保在惡劣環境下仍能正常工作，延長閥門的使用壽命。
4. 易于控制：通過控制系統對壓縮空氣的流向和壓力進行調節，可以方便地實現對氣動緊急切斷閥的遠程控制和自動化操作。還可以與ESD系統以及其他安全設備進行聯鎖，提高整個生產過程的安全性和自動化水平。
四、在不同行業中的應用
1. 石油化工行業：在石油煉制、化工生產等過程中，存在大量易燃易爆、有毒有害的流體介質。氣動緊急切斷閥廣泛應用于各種管道系統中，如原油輸送管道、化工原料儲存罐的進出口管道等。當發生火災、泄漏等緊急情況時，ESD系統觸發氣動緊急切斷閥迅速關閉，防止危險物質進一步擴散，避免引發更大規模的事故。
2. 天然氣行業：在天然氣的開采、運輸和加工過程中，安全問題尤為突出。氣動緊急切斷閥安裝在井口、輸氣管道的關鍵節點以及天然氣處理廠的設備進出口處。一旦檢測到壓力異常、氣體泄漏等緊急情況，閥門能夠迅速切斷氣流，保障天然氣設施的安全運行，防止因天然氣泄漏引發的爆炸和火災事故。
3. 電力行業：在火力發電廠中，氣動緊急切斷閥用于燃油、燃氣系統。當出現異常工況或緊急故障時，ESD系統控制氣動緊急切斷閥及時切斷燃料供應，避免鍋爐爆燃等嚴重事故的發生。在核電站中，氣動緊急切斷閥也發揮著重要的安全保障作用，用于控制冷卻劑等關鍵介質的流動。
4. 制藥和食品行業：雖然這些行業的生產環境相對較為清潔，但對于流體介質的精確控制和緊急情況下的安全防護同樣重要。氣動緊急切斷閥用于控制各種原料、添加劑和成品的輸送管道，確保在出現設備故障或其他緊急情況時，能夠迅速切斷物料流動，保證產品質量和生產安全。
五、選型要點
1. 介質特性：需要考慮流體介質的類型（如氣體、液體、漿液等）、溫度、壓力、腐蝕性以及粘度等因素。不同的介質特性對閥門的材質、密封形式和結構設計有不同的要求。例如，對于腐蝕性介質，應選用耐腐蝕的閥門材料；對于高溫高壓介質，閥門的耐壓和耐高溫性能必須滿足工況要求。
2. 流量要求：根據生產工藝的需求，確定閥門的公稱通徑和流量系數。確保閥門在正常工作狀態下能夠滿足流體介質的流量要求，同時在緊急切斷時能夠迅速有效地關閉。
3. 控制方式：根據實際應用場景和控制系統的要求，選擇合適的控制方式。常見的控制方式包括氣控、電控等。氣控方式簡單可靠，適用于對響應速度要求較高的場合；電控方式則便于與自動化控制系統集成，實現遠程監控和控制。
4. 安全等級：根據工業設施的安全要求和相關標準規范，選擇具有相應安全等級的氣動緊急切斷閥。例如，在一些高風險的生產環境中，可能需要選用滿足 SIL（Safety Integrity Level）等級要求的閥門，以確保其在緊急情況下的可靠性和安全性。
六、維護與保養
1. 定期檢查：定期對氣動緊急切斷閥進行外觀檢查，查看閥門表面是否有腐蝕、磨損、泄漏等情況。檢查氣缸、活塞等運動部件的連接是否牢固，有無松動現象。對閥門的密封性能進行檢測，確保閥門在關閉狀態下無泄漏。
2. 清潔與潤滑：定期清理閥門內部的雜質、污垢等，防止其影響閥門的正常動作。對于氣缸和活塞等運動部件，應按照規定的周期進行潤滑，使用合適的潤滑劑，以減少磨損，延長閥門的使用壽命。
3. 功能測試：定期對氣動緊急切斷閥進行功能測試，模擬緊急情況觸發ESD系統，檢查閥門的開啟和關閉動作是否正常，響應時間是否符合要求。測試閥門與ESD系統以及其他相關設備的聯鎖功能是否可靠。
4. 維修與更換：如果在檢查和測試過程中發現閥門存在故障或損壞，應及時進行維修或更換。對于一些關鍵部件，如密封件、彈簧等，應按照廠家的建議定期進行更換，以確保閥門的性能始終處于良好狀態。
七、未來發展趨勢
隨著工業自動化水平的不斷提高和安全標準的日益嚴格，ESD系統氣動緊急切斷閥也在不斷發展和創新。未來，氣動緊急切斷閥將朝著智能化、高性能化和集成化的方向發展。
智能化方面，閥門將配備更多的傳感器和智能控制系統，能夠?qū)崟r監測閥門的運行狀態、故障診斷以及預測性維護。通過與工業互聯網的連接，實現遠程監控和數據分析，提高閥門的管理效率和可靠性。
高性能化方面，將不斷研發新的材料和制造工藝，提高閥門的密封性能、耐壓性能和快速響應能力，以滿足更加苛刻的工業生產工況要求。
集成化方面，氣動緊急切斷閥將與其他安全設備和控制系統進行更緊密的集成，形成一體化的安全解決方案，進一步提高工業設施的整體安全水平。
ESD系統氣動緊急切斷閥作為工業生產安全保障的重要設備，在各個行業中發揮著關鍵作用。通過深入了解其工作原理、結構特點、應用場景以及選型、維護等方面的知識，能夠更好地選用和使用氣動緊急切斷閥，為工業生產的安全穩定運行提供有力保障。關注其未來發展趨勢，有助于推動相關技術的不斷進步和創新，滿足日益增長的工業安全需求。
