直行程氣動緊急切斷閥工作原理
日期： 25-01-17 閱讀次數：
直行程氣動緊急切斷閥作為工業自動化領域中保障安全與系統穩定運行的關鍵設備，在眾多行業有著廣泛應用。了解其工作原理對于正確選型、安裝、維護以及確保其在緊急情況下可靠動作至關重要。下面將深入探討直行程氣動緊急切斷閥的工作原理。

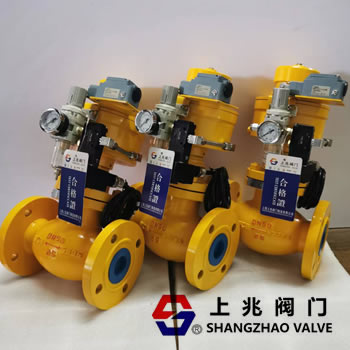

一、直行程氣動緊急切斷閥的結構組成
直行程氣動緊急切斷閥主要由閥體、閥芯、閥桿、氣動執行機構等部分組成。
??閥體是整個閥門的外殼，它提供了流體流動的通道，并與管道系統相連。閥體的材質根據使用環境和介質的不同而有所差異，常見的有碳鋼、不銹鋼等，以確保足夠的強度和耐腐蝕性。
??閥芯是控制流體流量和截斷流體的關鍵部件，它安裝在閥體內，與閥桿相連。閥芯的形狀和結構設計多樣，以適應不同的流量特性和密封要求。例如，常見的有平板式閥芯、柱塞式閥芯等。
??閥桿則起到連接閥芯和氣動執行機構的作用，將氣動執行機構的動力傳遞給閥芯，使其能夠在閥體內做直線運動，實現閥門的開啟和關閉動作。
??氣動執行機構是驅動閥門動作的動力源，它根據控制信號的變化產生相應的推力或拉力，推動閥桿帶動閥芯運動。氣動執行機構通常由氣缸、活塞、彈簧等部件組成，其工作方式分為單作用和雙作用兩種。
二、氣動執行機構的工作方式
（一）單作用氣動執行機構工作原理
單作用氣動執行機構在結構上配備有復位彈簧。在正常工作狀態下，壓縮空氣進入氣缸的一側，推動活塞克服彈簧的彈力，使閥桿帶動閥芯移動，實現閥門的開啟動作。當控制系統發出緊急切斷信號時，氣源被切斷，氣缸內的壓縮空氣通過排氣口排出，此時彈簧的彈力推動活塞反向運動，帶動閥芯迅速關閉閥門，從而切斷流體的流動。這種工作方式的優點是結構簡單、成本較低，并且在氣源故障時能夠自動復位關閉閥門，保障系統安全。然而，其缺點是輸出力相對較小，適用于一些對關閉力要求不高的場合。
（二）雙作用氣動執行機構工作原理
雙作用氣動執行機構沒有復位彈簧，它通過向氣缸的兩側分別輸入和排出壓縮空氣來控制活塞的運動方向。當需要開啟閥門時，壓縮空氣進入氣缸的一側，推動活塞帶動閥桿和閥芯向開啟方向移動；當需要關閉閥門時，壓縮空氣切換到氣缸的另一側，推動活塞反向運動，實現閥門的關閉。雙作用氣動執行機構的優點是輸出力大，能夠滿足大口徑、高壓力閥門的驅動要求，動作速度快，響應靈敏。但它的缺點是在氣源故障時，閥門無法自動復位，需要額外的安全措施來保障系統安全。
三、控制信號與閥門動作的關聯
直行程氣動緊急切斷閥的動作由控制信號進行精確控制?？刂菩盘柾ǔ碜杂谧詣踊刂葡到y(tǒng)，如可編程邏輯控制器（PLC）、分布式控制系統（DCS）等。這些控制系統實時監測生產過程中的各種參數，如溫度、壓力、流量等。當監測到異常情況或達到預設的緊急切斷條件時，控制系統會立即發出控制信號。
??控制信號一般為電信號，通過電磁閥等轉換裝置將電信號轉換為氣動信號，進而控制氣動執行機構的動作。例如，當控制系統發出開啟信號時，電信號使電磁閥通電，電磁閥開啟，壓縮空氣進入氣動執行機構的相應氣腔，推動活塞帶動閥芯開啟閥門；當發出關閉信號時，電磁閥斷電，氣路切換，壓縮空氣進入另一側氣腔或排出，實現閥門的關閉。
四、密封原理與流體截斷
直行程氣動緊急切斷閥在關閉狀態下需要實現可靠的密封，以防止流體的泄漏。其密封原理主要依靠閥芯與閥座之間的緊密貼合。閥芯和閥座通常采用具有良好密封性能的材料制成，如橡膠、聚四氟乙烯等，并且在加工精度上有嚴格要求，以確保兩者之間能夠形成有效的密封面。
??當閥門關閉時，氣動執行機構提供的關閉力使閥芯緊緊壓在閥座上，從而截斷流體的通道。在高壓和高流量的應用場合，為了提高密封性能和可靠性，還會采用一些輔助密封措施，如增加密封墊片、采用多級密封結構等。
五、工作過程中的動態特性
直行程氣動緊急切斷閥在工作過程中的動態特性也是影響其性能的重要因素。動態特性包括閥門的開啟和關閉速度、響應時間等。閥門的開啟和關閉速度取決于氣動執行機構的輸出力、閥芯的重量和摩擦力等因素。在設計和選型時，需要根據實際應用場景對這些參數進行優化，以確保閥門能夠在規定的時間內完成開啟和關閉動作。
??響應時間是指從控制信號發出到閥門開始動作的時間間隔，它直接影響到閥門在緊急情況下的響應速度。為了縮短響應時間，需要優化控制系統的信號傳輸路徑、提高電磁閥的動作速度以及減少氣動執行機構的內部阻力等。
六、故障診斷與安全保障措施
在實際運行中，直行程氣動緊急切斷閥可能會出現各種故障，如氣源故障、執行機構故障、閥芯磨損等。為了確保閥門的可靠運行，需要配備完善的故障診斷系統。故障診斷系統可以通過監測閥門的運行參數，如氣壓、閥位反饋信號等，實時判斷閥門的工作狀態。當檢測到異常情況時，系統會及時發出報警信號，提示操作人員進行維修。
??為了提高系統的安全性，直行程氣動緊急切斷閥通常還會配備一些安全保障措施。例如，設置手動操作裝置，以便在自動化控制系統故障時，操作人員可以手動開啟或關閉閥門；采用冗余設計，即設置多個閥門或執行機構，當一個出現故障時，另一個能夠繼續工作，保障系統的安全運行。
直行程氣動緊急切斷閥的工作原理涉及到多個方面的因素，從結構組成到氣動執行機構的工作方式，從控制信號的傳遞到密封原理以及動態特性和安全保障措施等。只有深入理解這些原理，才能更好地應用和維護直行程氣動緊急切斷閥，確保其在工業生產和各種應用場景中發揮可靠的作用，保障系統的安全穩定運行。
