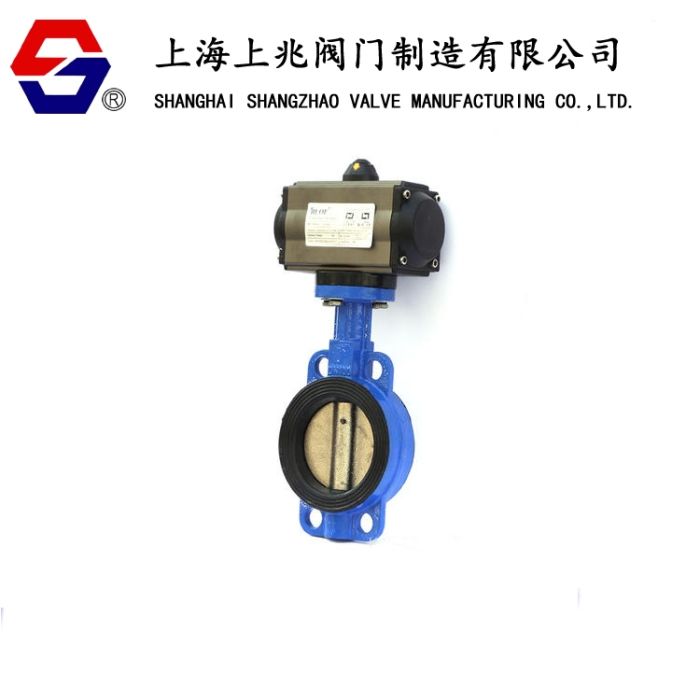

緊急切斷閥資訊：研制大型防爆蝶閥電液伺服調節器、防爆電動蝶閥、防爆蝶閥
日期： 23-06-16 閱讀次數：
隨著研究我國中國石化企業工業的發展,閥門行業蝶閥產品的口徑不斷提高增大,已達到1m以至幾米以上的直徑。不銹鋼蝶閥與熱力設備的極限溫度(壓力)安全控制器聯接，當設備內檢測點的溫度(壓力)超過設定的極限數值時，自動快速關閉供氣閥門，停止燃料的供給。不銹鋼球閥與可燃?xì)怏w泄漏監測儀器聯接，當儀器檢測到可燃?xì)怏w泄漏時，自動快速關閉主供氣閥門，切斷燃?xì)獾墓┙o，及時制止惡性事故的發生。緊急切斷閥又叫做安全切斷閥，是指在遇到突發情況的時候，閥門會迅速的關閉或者打開，避免事故的發生。針對大口徑閥門工作需要的啟閉扭矩與速度,對閥門的控制管理方式除采用人工手動、氣動和電動汽車驅動教學形式外,液壓系統傳動與控制也得到了一個廣泛可以采用。為了使蝶閥調節裝置以更大扭矩能夠滿足一些大型煤電站、熱電廠和石化公司行業的使用,研制了大型防爆蝶閥的電液伺服比例風險控制快關調節裝置,該裝置采用電液伺服比例作為控制信息技術,控制方法精度為1/600,最大實際執行扭矩為100000Nm。
2、系統結構
大型防爆蝶閥電液伺服比例控制快關調節裝置是為滿足石油化工行業的需要而開發的新產品。 主要由防爆控制柜、大直徑蝶閥、液壓伺服控制系統、機械傳動機構和電控系統組成。
液壓伺服控制系統
液壓伺服控制系統由齒輪泵、電機、聯軸器、電液伺服比例閥、三位四通電磁換向閥、溢流閥、單向閥、節流閥、蓄能器、壓力繼電器、壓力表、高壓過濾器和油箱組成。系統采用一體化模塊化設計，系統的安全壓力由溢流閥設定。切斷閥(HV5)用于將系統壓力油釋放回油箱，節流閥用于調節系統的啟閉速度，壓力繼電器設定系統油壓控制的上下限點，泵采用進口高壓低噪音齒輪泵，立式安裝，閥門采用進口螺紋插裝閥，大大減少了系統的內漏，節約能源，便于維修和安裝。采用倒置式高壓過濾器，結構緊湊，保證了系統中油液的清潔和各種控制閥的正常工作。
高性能電液伺服比例閥為滑套結構,比例閥內四通閥芯可在滑套內滑動。滑套壓進閥體內,對中彈簧使閥芯保持在中間中心位置,直線力馬達可以克服彈簧的對中力使閥芯在兩個方向上發展都可以通過偏離企業中間目標位置,平衡在一個新的位置。閥芯由集成有感應電子信息傳感器的比例電磁鐵工作管理閉環系統位置作為控制。閥芯位置閉環過程控制中國電子技術線路與脈寬調制數據驅動我國電子產品線路固化為一集成塊,固定在伺服閥內。
當電命令信號施加到閥芯位置控制歧管時，電子裝置在線性力馬達處產生脈寬調制電流，并且振蕩器激勵閥芯位置傳感器。 將解調的卷軸位置信號與命令信號比較，使得卷軸位置控制器產生電流以輸出到線性力馬達，線性力馬達驅動卷軸移動到命令位置。 閥芯位置與指令信號成比例。 當閥芯移動時，壓力油P與A腔或B腔連通，壓力油迅速進入油缸的A腔或B腔，并通過齒條推動蝶閥完成開、快關調節動作。
液壓伺服驅動執行扭矩25-100kN? ？液壓泵站提供液壓能量，蝶閥0 ° ~ 90 ° 的開啟和關閉動作由液壓缸驅動。
