不銹鋼調節閥

電子式電動單座調節閥

ZDLP-16P 電子式電動單座調節閥由PSL系列和3810L系列電子式執行機構和單座調節閥組成。電源為220V.AC 50Hz，含有伺服放大器、位置信號發生器、位置限位開關以及閥位顯示。可直接接受工業控制儀表或計算機等輸出的（4-20mADC或1-5VDC）進行閥門的開度控制，達到調節介質壓力流量、溫度等目的。

防爆調節閥燃氣調節閥電動單座調節閥

產品介紹

電子式電動單座調節閥產品概述：

ZDLP-16P 電子式電動單座調節閥由PSL系列和3810L系列電子式執行機構和單座調節閥組成。電源為220V.AC 50Hz，含有伺服放大器、位置信號發生器、位置限位開關以及閥位顯示。可直接接受工業控制儀表或計算機等輸出的（4-20mADC或1-5VDC）進行閥門的開度控制，達到調節介質壓力流量、溫度等目的。同時可以輸出（4-20mADC或1-5VDC）閥位反饋信號。單座調節閥閥體為低阻流直通單座上導向結構。具有精度高、流量大、泄漏量小的特點，用于化工、石油、輕工、電站、冶金等要求流量大、泄漏量小的工業自控系統中。ZDLP電動單座調節閥與ZAZP電動單座調節閥只是執行機構的不同。用戶可根據實際工況要求來選購。

電子式電動單座調節閥產品特點：

ZDLP型電子式電動單座調節閥只有一個閥座和一個閥芯，具有結構緊湊、關閉性能好、泄漏量小、流量特性準確、可調比大的特點，且該閥含有內置式電子控制器模塊的一體化結構，可免去配用伺服放大器的麻煩。

電子式電動單座調節閥技術參數：

公稱通mm		G3/4"						20				25	32	40	50	65	80	100	125	150	200	250	300
閥座通徑mm		3	4	5	6	7	8	10	12	15	20	26	32	40	50	66	80	100	125	150	200	250	300
額定流量系數kv	直線型	0.08	0.12	0.20	0.32	0.5	0.8	1.8	2.8	4.4	6.9	11	17.6	27.5	44	69	110	176	275	440	690	1000	1600
	等百分比							1.6	2.5	4	6.3	10	16	25	40	63	100	160	250	400	630	900	1440
公稱壓力(MPa)		0.6,1.6， 2.5， 4.0， 6.4
行程(mm)		10										16		25		40			60			100
流量特性		直線						直線，等百分比，快開
工作溫度℃		-40～230℃(常溫型)，散熱片式230～450℃(中溫型)，特殊訂貨-100～600℃
法蘭尺寸		符合JB78-59、JB79-59標準，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等標準訂貨生產
閥體材質		WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M
閥芯材質		1Cr18Ni9，SS304，0Cr18Ni12Mo2Ti，SS316，ZG1Cr18Ni9Ti
閥體型式		直通單座鑄造球型閥
上閥蓋型式		普通式（常溫），熱片式（中溫），長頸式（低溫）
配用電動執行機構型號	PSL	PSL-201										PSL-202		PSL-204		PSL-208			PSL-312			PSL325
361L		381LSA-08 361LXA-08									381LSA-20		361LSB-30		381LSB- 50			381LSC-65			381LSC-99
防爆型		361LXA-20											361LXB-30		361LXB-50

注：1.可為用戶提供ANSI、JPI、JPI等國處法蘭標準的產品，其法蘭距按用戶需要確定。

2. 工作溫度、公稱壓力、公稱通徑超出列表范圍的產品可與本公司。

電子式電動單座調節閥零部件材料：

精小型電動調節閥 (單座式結構)			精小型電動調節閥 (套筒式結構)
1	閥體	WCB、CF8、CF8M、CF3	1	閥體	WCB、CF8、CF8M、CF3
2	墊片	PTFE、金屬石墨墊片	2	墊片	PTFE、金屬石墨墊片
3	閥座	304、316、316L	3	套筒	304、316、316L
4	閥芯組件	304、316、316L	4	閥芯	304、316、316L
5	導向套/并帽	304、316、316L / 銅	5	中墊	PTFE、金屬石墨墊片
6	中墊	PTFE、金屬石墨墊片	6	閥蓋	PTFE\石墨墊片
7	閥蓋	WCB、CF8、CF8M、CF3	7	閥桿	304、316、316L
8	填料	PTFE、柔性石墨	8	填料	PTFE、柔性石墨
9	填料壓蓋	WCB、CF8、CF8M、CF3	9	填料壓蓋	WCB、CF8、CF8M、CF3

電子式電動單座調節閥執行機構：

型號	381LSA-08	381LSA-20	381 LSA -30	381 LSA -50	381 LSA -65	381 LSA -99	381 LSA -160
隔爆型號	381-08	381-20	381-30	381-50	381-65	381-99	381-160
輸出力推（N）	800	2000	3000	5000	6500	10000	16000
最大行程L（mm）	30		60		100
工作速度（mm/S）	4.2	2.1	3.5	1.7	2.8	2.0	1.0
主要技術參數	電源電壓：220V/50Hz 輸入信號：4-20mA或1-5V·DC 輸出信號：4-20mA·DC
	防護等級：相當IP55 隔爆標志：ExdⅡBT4 手操功能：手柄
	環境溫度：-25～+70℃環境濕度：≤95%

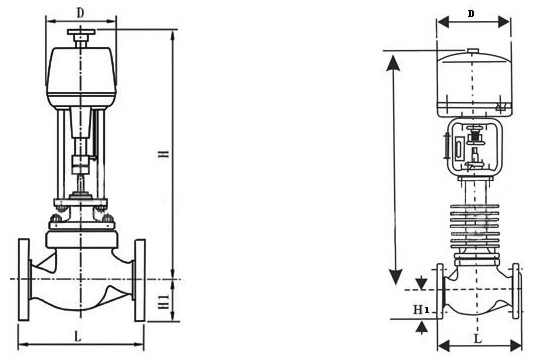

電子式電動單座調節閥外形尺寸：

公稱通徑DN		20	25	32	40	50	65	80	100	125	150	200
L	PN16/40	181	184	220	222	254	276	298	352	410	451	600
L	PN64	206	210	251	251	286	311	337	394	457	508	650
D		225	225	225	225	225	255	255	255	310	310	310
R		177	177	177	177	177	177	177	177	226	226	226
H1	PN16/40	128	128	152	152	160	205	205	208	273	330	364
H1	PN64	140	140	160	160	180	210	210	220	290	340	370
H3	PN16/40	144	144	172	172	180	232	232	235	300	357	391
H3	PN64	156	156	180	180	200	237	237	247	317	367	397
H2		373	373	495	495	495	700	700	700	725	725	725
H4		459	459	459	459	459	520	520	520	570	570	570
H5	PN16/40	53	58	68	73	80	90	98	108	123	140	168
H5	PN64	63	68	75	83	88	100	105	125	148	170	203
