不銹鋼閘閥

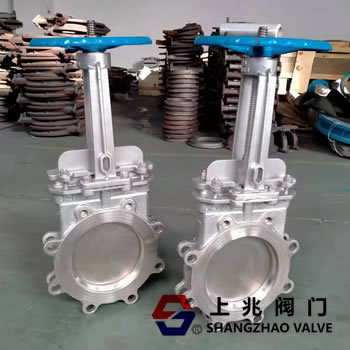

不銹鋼刀型閘閥

上兆閥門研發生產的PZ73W/F 不銹鋼刀型閘閥是一種直行程的開關切斷閥，其外觀美觀、輕巧、結構緊湊，可以采用手動控制、或者氣動控制。

刀形法蘭閘閥粉體閘閥手動薄型閘閥

產品介紹

不銹鋼刀型閘閥產品概述：

上兆閥門研發生產的PZ73W/F 不銹鋼刀型閘閥是一種直行程的開關切斷閥，其外觀美觀、輕巧、結構緊湊，可以采用手動控制、或者氣動控制。手動刀閘閥的刀型閘板具有很強的剪切力，因此非常適用于造紙、污水處理、采礦、制糖、化纖等含顆粒物或纖維的工況。

不銹鋼刀型閘閥產品特點：

1.閥體：

a) PZ73W/F 不銹鋼刀型閘閥采用整體式結構，超薄閥體，全通徑流量，最大程度避免了介質外漏，流量損失，并且便于安裝使用。

b)閥體流道底部采用固定導向爪來固定閘板，取代了溝槽設計，從而避免了介質積存導致閥門關閉時產生卡渣現象。

2. 閥芯：

a)閘板底部采用刀型圓弧設計，因此閘板活動時對介質具有很強的剪切作用和優異的密封效果。

b)閘板采用PTFE點式導向，摩擦力小，避免了對閘板造成損傷。

c)閘板厚度可以根據實際管道壓力進一步加厚。

3.閥座：

a)閥門采用了可更換式閥座設計（非本體式密封），密封面磨損后只需更換閥座，大大方便了閥門后期的維護，延長了閥門的使用壽命，從而降低了設備成本。

b)可更換式閥座設計采用閥座蓋對閥座進行固定預緊，當閥座密封面密封不嚴，通過對閥座壓蓋固定螺絲進行調整可以改善密封效果。

4.其他：

a)雙軸承設計大大減小了閥門的扭矩，便于閥門的啟閉。

PZ73W/F 不銹鋼刀型閘閥主要性能規范：

公稱壓力（MPa)	殼體試驗（MPa)	密封試驗（MPa)	工作溫度	適用介質
1.0 1.6	1.5 2.4	1.1 1.8	≤100℃ ≤425℃	紙漿、污水、煤漿、灰、渣水混和物

PZ73W/F 不銹鋼刀型閘閥主要零部件材質：

體、蓋	閘板	閥桿	密封面
不銹鋼	不銹鋼	不銹鋼	橡膠、四氟、不銹鋼、硬質合金

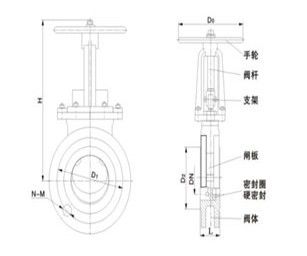

PZ73W/F 不銹鋼刀型閘閥連接尺寸：

MPa	DN	L	D	D1	D2	H	N-M	D0	W(Kg)
1.0	50	43	160	125	100	285	4-M16	180	8
	65	46	180	145	120	298	4-M16	180	10
	80	46	195	160	135	315	4-M16	220	12
	100	52	215	180	155	365	8-M16	220	14
	125	56	245	210	185	400	8-M16	230	22
	150	56	280	240	210	475	8-M20	280	29
	200	60	335	295	265	540	8-M20	360	38
	250	68	390	350	320	630	12-M20	360	66
	300	78	440	400	368	780	12-M20	400	100
	350	78	500	460	428	885	16-M20	400	119
	400	102	565	515	482	990	16-M22	400	195
	450	114	615	565	532	1100	20-M22	530	285
	500	127	670	620	585	1200	20-M22	530	389
	600	154	780	725	685	1450	20-M27	600	529
	700	165	895	840	800	1700	24-M27	600	790
	800	190	1010	950	898	2000	24-M30	680	850
	900	203	1110	1050	1005	2300	28-M30	680	900
	1000	216	1220	1160	1115	2500	28-M30	700	1050
	1200	254	1450	1380	1325	2800	32-M36	800	1300
1.6	50	43	160	125	99	285	4-M16	180	8.5
	65	46	185	145	120	295	4-M16	180	10.7
	80	46	200	160	135	315	8-M16	220	13
	100	52	220	180	155	365	8-M16	220	15
	125	56	250	210	185	400	8-M16	230	23.5
	150	56	285	240	210	475	8-M20	280	31
	200	60	340	295	265	540	12-M20	360	40.7
	250	68	405	355	310	630	12-M22	360	70
	300	78	460	410	375	780	12-M22	400	107
	350	78	520	470	435	885	16-M22	400	129
	400	102	580	525	485	990	16-M27	400	215
	450	114	640	585	545	1100	20-M27	530	305
	500	127	715	650	609	1200	20-M30	530	410
	600	154	840	770	720	1450	20-M36	600	550
	700	165	910	840	788	1700	24-M36	600	820
	800	190	1025	950	898	2000	24-M36	680	950
	900	203	1125	1050	998	2300	28-M36	680	1020
	1000	216	1255	1170	1110	2500	28-M42	700	1120
	1200	254	1485	1390	1325	2800	32-M48	800	1480
